产品中心

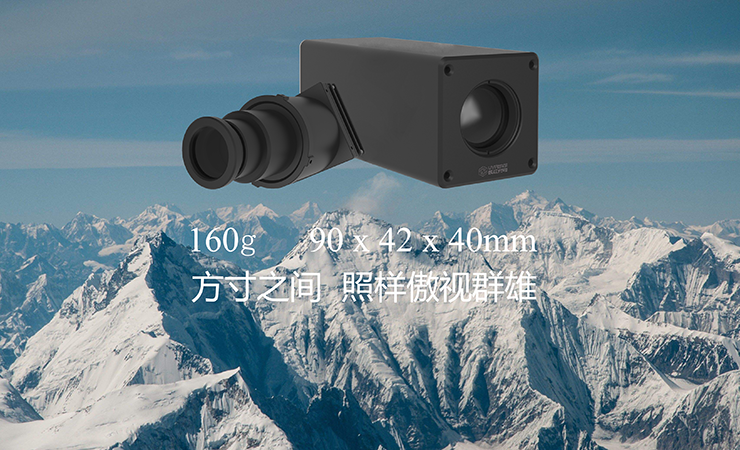

紫外成像模组

单通道紫外成像仪(紫外成像模组)可以用集成与无人机、机器人等电力及铁路设备图像/视频采集系统,用于采集电晕放电信号。可以在全日光下清晰成像,滤除太阳光背景的干扰,检测并成像出人眼不可见的微弱紫外线,可以用于电晕放电、防火监控等应用,并可通过紫外光子计数对其紫外强度进行定量。由日盲紫外像增强器件,日盲紫外光学组件及信号处理组件组成,可以根据不同需求进行定制设计。具有探测灵敏度高、抗干扰能力优低功耗、可扩展性强等优势。能应用于高、中压电气设备如:变电站、换流站、输配电线路、铁路线路、发电机、变压器、开关设备的前瞻性和预维护检测;也可用于防火、石化、铁路、轨道交通、矿山、重工业、保险、检测服务等行业。紫外探测器灵敏度高,紫外滤光片在非日盲波段深截止且高透。

■ 高性能紫外滤光片,白天不受太阳光影响

■ 核心器件<200g,体积小重量轻,易于集成开发

■ 功耗4W,满足低功耗的集成开发要求

■ 进行紫外光子计数,实现定量化探测

■ 可调适应不同放电程度的缺陷检测

-20℃至55℃下均能稳定工作

■ 电源、串口和视频一体化航插接口

■ 通用RS232串口通信协议进行控制

PAL制视频,可外接显示器

■ 输出视频图像无任何延迟和拖尾

■ 全封闭式,发热量小连续工作不死机

■ 可根据用户需求,接受定制



※高灵敏度探测器

高性能紫外探测器,非常适用于电晕、火焰等产生的微弱日盲紫外线的探测。





※全日盲紫外滤光片

高性能带外抑制紫外滤光片,在非日盲波段深截止且高透,为在太阳光的背景下进行检测提供保障。





※紫外光子计数

对检测到的紫外光子进行计数,以评估其强度。可通过串口接收紫外光子数,适用于集成开发。



※紫外增益可调

可调紫外探测的增益,可通过调节、读取当前的紫外增益电压,适用于集成开发。





※小巧轻便,性能稳定

体积小、重量轻,配有专用的航插线缆和电源适配器,工程箱整体装入,携带方便。





※接受客户定制

作为单通紫外探测组件,航插中预留了接口,可拓展性强,可针对不同应用场景,可客户定制设计。




Z单通道紫外成像仪技术参数



紫外图像增强器

阴极灵敏度

≥40mA/W@255nm

量子效率

≥25%

MCP增益

≥105@1750V

图像增强器分辨率

>18 lp/mm

日盲紫外滤光片

日盲波段

240nm~280nm

滤光片中心波长

265nm

镜头

视场角

13°×13°

焦距

50mm

输入/输出

图像分辨率

720H×576V

信号制式

PAL

通信控制

RS232

接口

J30J-21ZK

物理特性

尺寸

196mm×76mm×68mm(不含接插件)

重量

170-750g(可定制)

工作环境及电源

操作与储存温度

-25~+55

电源

DC 12V

功耗

<4W
